स्थापना आणि वापरकर्ता मार्गदर्शक

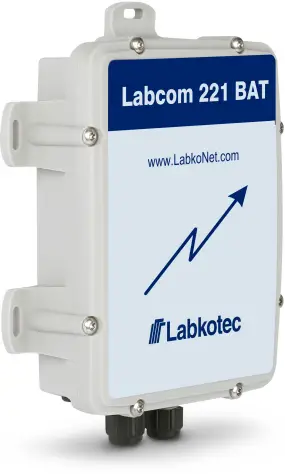

लॅबकॉम 221 BAT
डेटा ट्रान्सफर युनिट
DOC002199-EN-1
२०२०/१०/२३
1 मॅन्युअल बद्दल सामान्य माहिती
हे मॅन्युअल उत्पादनाचा अविभाज्य भाग आहे.
- कृपया उत्पादन वापरण्यापूर्वी मॅन्युअल वाचा.
- उत्पादनाच्या आयुष्याच्या संपूर्ण कालावधीसाठी मॅन्युअल उपलब्ध ठेवा.
- उत्पादनाच्या पुढील मालकाला किंवा वापरकर्त्याला मॅन्युअल प्रदान करा.
- कृपया डिव्हाइस चालू करण्यापूर्वी या मॅन्युअलशी संबंधित कोणत्याही त्रुटी किंवा विसंगतींची तक्रार करा.
1.1 उत्पादनाची अनुरूपता
EU अनुरूपतेची घोषणा आणि उत्पादनाची तांत्रिक वैशिष्ट्ये या दस्तऐवजाचे अविभाज्य भाग आहेत.
आमची सर्व उत्पादने अत्यावश्यक युरोपियन मानके, कायदे आणि नियम यांचा योग्य विचार करून डिझाइन आणि निर्मिती केली गेली आहेत.
Labkotec Oy कडे प्रमाणित ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली आणि ISO 14001 पर्यावरण व्यवस्थापन प्रणाली आहे.
1.2 दायित्वाची मर्यादा
Labkotec Oy या वापरकर्ता मार्गदर्शकामध्ये बदल करण्याचा अधिकार राखून ठेवते.
या मॅन्युअलमध्ये प्रदान केलेल्या सूचना किंवा इन्स्टॉलेशन स्थानासंबंधी निर्देश, मानके, कायदे आणि नियमांकडे दुर्लक्ष केल्यामुळे प्रत्यक्ष किंवा अप्रत्यक्ष नुकसानीसाठी Labkotec Oy ला जबाबदार धरले जाऊ शकत नाही.
या मॅन्युअलचे कॉपीराइट्स Labkotec Oy च्या मालकीचे आहेत.
1.3 वापरलेली चिन्हे
सुरक्षितता संबंधित चिन्हे आणि चिन्हे
धोका!
हे चिन्ह संभाव्य दोष किंवा धोक्याबद्दल चेतावणी दर्शवते. दुर्लक्ष केल्यास त्याचे परिणाम वैयक्तिक दुखापतीपासून मृत्यूपर्यंत असू शकतात.
चेतावणी!
हे चिन्ह संभाव्य दोष किंवा धोक्याबद्दल चेतावणी दर्शवते. दुर्लक्ष केल्यास परिणाम वैयक्तिक इजा किंवा मालमत्तेचे नुकसान होऊ शकते.
सावधान!
हे चिन्ह संभाव्य दोषाबद्दल चेतावणी देते. डिव्हाइसकडे दुर्लक्ष केल्यास आणि कोणत्याही कनेक्ट केलेल्या सुविधा किंवा सिस्टममध्ये व्यत्यय येऊ शकतो किंवा पूर्ण अयशस्वी होऊ शकतो.
2 सुरक्षा आणि पर्यावरण
2.1 सामान्य सुरक्षा सूचना
प्लांट मालक जागेवर नियोजन, स्थापना, कमिशनिंग, ऑपरेशन, देखभाल आणि पृथक्करण यासाठी जबाबदार आहे.
डिव्हाइसची स्थापना आणि चालू करणे हे केवळ प्रशिक्षित व्यावसायिकांद्वारेच केले जाऊ शकते.
जर उत्पादन त्याच्या हेतूनुसार वापरले गेले नाही तर ऑपरेटिंग कर्मचारी आणि सिस्टमचे संरक्षण सुनिश्चित केले जात नाही.
वापरासाठी किंवा इच्छित हेतूसाठी लागू असलेले कायदे आणि नियमांचे पालन करणे आवश्यक आहे. डिव्हाइस केवळ वापरण्याच्या हेतूसाठी मंजूर केले गेले आहे. या सूचनांकडे दुर्लक्ष केल्याने कोणतीही हमी रद्द होईल आणि निर्मात्याला कोणत्याही दायित्वापासून मुक्त केले जाईल.
सर्व स्थापना कार्य व्हॉल्यूमशिवाय केले जाणे आवश्यक आहेtage.
स्थापनेदरम्यान योग्य साधने आणि संरक्षक उपकरणे वापरणे आवश्यक आहे.
प्रतिष्ठापन साइटवरील इतर जोखीम योग्य म्हणून विचारात घेणे आवश्यक आहे.
2.2 हेतू वापर
लॅबकॉम 221 जीपीएस हे प्रामुख्याने मापन, जमा, स्थिती, अलार्म आणि स्थिती माहिती लॅबकोनेट सर्व्हरवर हस्तांतरित करण्यासाठी आहे जेथे निश्चित वीज पुरवठा नाही किंवा स्थापित करणे खूप महाग असेल.
डेटा ट्रान्सफरसाठी डिव्हाइससाठी LTE-M/NB-IoT नेटवर्क उपलब्ध असणे आवश्यक आहे. डेटा ट्रान्सफरसाठी बाह्य अँटेना देखील वापरला जाऊ शकतो. पोझिशनिंग फंक्शनॅलिटीजसाठी GPS सिस्टीमला सॅटेलाइट कनेक्शन आवश्यक आहे. पोझिशनिंग (GPS) अँटेना नेहमी अंतर्गत असतो आणि बाह्य अँटेनासाठी कोणतेही समर्थन नसते.
उत्पादनाच्या ऑपरेशनचे, इंस्टॉलेशनचे आणि वापराचे अधिक विशिष्ट वर्णन या मार्गदर्शकामध्ये नंतर प्रदान केले आहे.
या दस्तऐवजात प्रदान केलेल्या सूचनांनुसार डिव्हाइस वापरणे आवश्यक आहे. इतर वापर उत्पादनाच्या वापराच्या उद्देशाच्या विरुद्ध आहे. लॅबकोटेकला त्याच्या वापराच्या उद्देशाचे उल्लंघन करून डिव्हाइस वापरल्यामुळे झालेल्या कोणत्याही नुकसानीसाठी जबाबदार धरले जाऊ शकत नाही.
2.3 वाहतूक आणि स्टोरेज
कोणत्याही संभाव्य नुकसानासाठी पॅकेजिंग आणि त्यातील सामग्री तपासा.
तुम्हाला ऑर्डर केलेली सर्व उत्पादने मिळाली आहेत आणि ती इच्छित असल्याची खात्री करा.
मूळ पॅकेज ठेवा. डिव्हाइस नेहमी मूळ पॅकेजिंगमध्ये साठवा आणि वाहतूक करा.
डिव्हाइस स्वच्छ आणि कोरड्या जागेत साठवा. परवानगी असलेल्या स्टोरेज तापमानाचे निरीक्षण करा. जर स्टोरेज तापमान स्वतंत्रपणे सादर केले गेले नसेल, तर उत्पादने ऑपरेटिंग तापमान श्रेणीमध्ये असलेल्या परिस्थितीत संग्रहित करणे आवश्यक आहे.
2.4 दुरुस्ती
निर्मात्याच्या परवानगीशिवाय डिव्हाइसची दुरुस्ती किंवा सुधारणा केली जाऊ शकत नाही. डिव्हाइसमध्ये दोष आढळल्यास, ते निर्मात्याकडे वितरित केले जाणे आवश्यक आहे आणि नवीन डिव्हाइससह किंवा निर्मात्याने दुरुस्त केलेले एखादे बदलले पाहिजे.
2.5 डिकमिशनिंग आणि विल्हेवाट लावणे
स्थानिक कायदे आणि नियमांचे पालन करून डिव्हाइस बंद करणे आणि त्याची विल्हेवाट लावणे आवश्यक आहे.
3 उत्पादन वर्णन

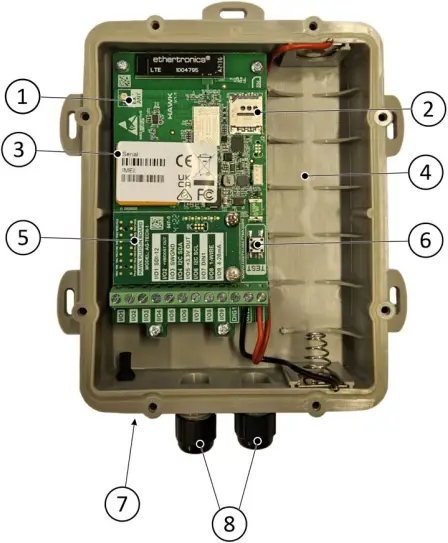

आकृती 1. Labcom 221 BAT उत्पादन वर्णन
- अंतर्गत बाह्य अँटेना कनेक्टर
- सिम कार्ड स्लॉट
- डिव्हाइस अनुक्रमांक = डिव्हाइस क्रमांक (डिव्हाइस कव्हरवर देखील)
- बॅटरीज
- अतिरिक्त कार्ड
- चाचणी बटण
- बाह्य अँटेना कनेक्टर (पर्याय)
- कनेक्शन वायर लीड-थ्रू
4 स्थापना आणि चालू करणे
डिव्हाइस मजबूत पायावर स्थापित केले जाणे आवश्यक आहे जेथे त्याला शारीरिक प्रभाव किंवा कंपनांचा त्वरित धोका नाही.
मापन रेखांकनात दर्शविल्याप्रमाणे, डिव्हाइसमध्ये स्थापनेसाठी स्क्रू छिद्रे आहेत.
डिव्हाइसशी जोडल्या जाणाऱ्या केबल्स अशा प्रकारे स्थापित केल्या पाहिजेत ज्यामुळे ओलावा लीड-थ्रूपर्यंत पोहोचण्यापासून प्रतिबंधित होईल.
आकृती 2. लॅबकॉम 221 BAT मापन रेखाचित्र आणि स्थापना परिमाणे (मिमी)
डिव्हाइसमध्ये प्रीसेट कॉन्फिगरेशन आणि पॅरामीटर्स आहेत आणि सिम कार्ड स्थापित केले आहे. सिम कार्ड काढू नका.
बॅटरी स्थापित करण्यापूर्वी चालू करण्याच्या संदर्भात खालील गोष्टींची खात्री करा, पृष्ठ 14 वर बॅटरी पहा ( 1 ):
- तारा योग्यरित्या स्थापित केल्या गेल्या आहेत आणि टर्मिनल पट्ट्यांमध्ये घट्टपणे घट्ट केल्या आहेत.
- स्थापित केले असल्यास, अँटेना वायर हाऊसिंगमधील अँटेना कनेक्टरला योग्यरित्या घट्ट केला गेला आहे.
- स्थापित केले असल्यास, डिव्हाइसमध्ये स्थापित केलेली अंतर्गत अँटेना वायर जोडलेली राहिली आहे.
- ओलावा बाहेर ठेवण्यासाठी सर्व लीड-थ्रू कडक केले गेले आहेत.
वरील सर्व क्रमाने झाल्यावर, बॅटरी स्थापित केल्या जाऊ शकतात आणि डिव्हाइस कव्हर बंद केले जाऊ शकते. कव्हर बंद करताना, डिव्हाइसमधून धूळ आणि आर्द्रता दूर ठेवण्यासाठी कव्हर सील योग्यरित्या बसलेले असल्याची खात्री करा.
बॅटरी स्थापित केल्यानंतर, डिव्हाइस स्वयंचलितपणे LabkoNet सर्व्हरशी कनेक्ट होते. हे सर्किट बोर्ड LEDs फ्लॅशिंग द्वारे दर्शविले जाते.
डिव्हाइसने सर्व्हरला योग्य माहिती पाठवली आहे याची तपासणी करून LabkoNet सर्व्हरसह डिव्हाइसच्या सुरू झाल्याची पुष्टी केली जाते.
5 कनेक्शन
स्थापना करण्यापूर्वी विभाग सामान्य सुरक्षा सूचना वाचा.
जेव्हा डिव्हाइस डी-एनर्जाइज होते तेव्हा कनेक्शन बनवा.
5.1 निष्क्रिय mA सेन्सर
लॅबकॉम 221 बीएटी निष्क्रिय ट्रान्समीटर/सेन्सरचे मापन सर्किट ऑपरेटिंग व्हॉलसह पुरवतेtagई सेन्सर द्वारे आवश्यक आहे. मापन सर्किटचे प्लस लीड व्हॉल्यूमशी जोडलेले आहेtagLabcom 221 BAT (+Vboost Out, I/O2) चे e इनपुट आणि सर्किटचे ग्राउंड लीड डिव्हाइसच्या ॲनालॉग इनपुटशी जोडलेले आहे (4-20mA, I/O9). प्रोटेक्टिव्ह अर्थ (पीई) वायरचा शेवट एकतर टेपने किंवा संकुचित रॅपने इन्सुलेटेड केला जातो आणि मोकळा सोडला जातो.

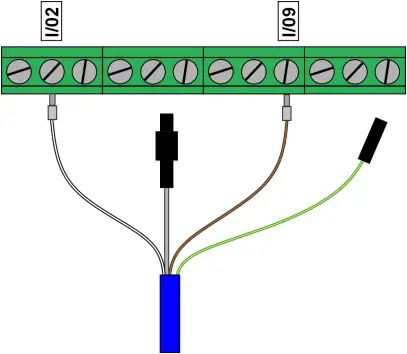

आकृती 3. उदाampले कनेक्शन.
5.2 सक्रिय mA सेन्सर
खंडtage सक्रिय मापन ट्रान्समीटर/सेन्सरच्या मापन सर्किटला ट्रान्समीटर/सेन्सरद्वारेच पुरवले जाते. मापन सर्किटचे प्लस कंडक्टर लॅबकॉम 221 GPS डिव्हाइसच्या ॲनालॉग इनपुट (4-20 mA, I/O9) शी जोडलेले आहे आणि सर्किटचे ग्राउंडिंग कंडक्टर ग्राउंडिंग कनेक्टर (GND) शी जोडलेले आहे.

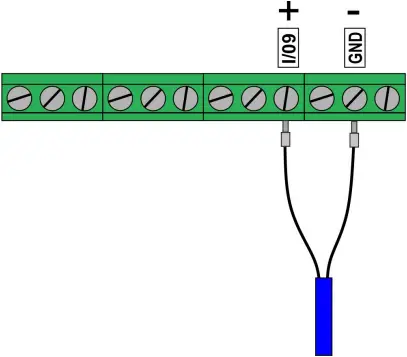

आकृती 4. उदाampकनेक्शन
5.3 आउटपुट स्विच करा
आकृती 5. उदाampकनेक्शन
Labcom 221 BAT डिव्हाइसमध्ये एक डिजिटल आउटपुट आहे. मंजूर खंडtage श्रेणी 0…40VDC आहे आणि कमाल प्रवाह 1A आहे. मोठ्या भारांसाठी, स्वतंत्र सहाय्यक रिले वापरणे आवश्यक आहे, जे Labcom 221 BAT द्वारे नियंत्रित केले जाते.
5.4 इनपुट स्विच करा

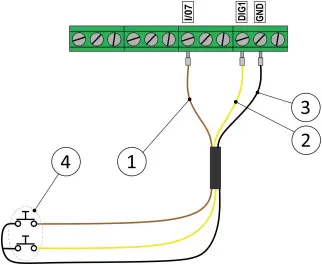

आकृती 6. उदाampले कनेक्शन
1 तपकिरी I/O7
2 पिवळा DIG1
3 काळा GND
4 दोन स्वतंत्र स्विच
5.5 उदाampले कनेक्शन
5.5.1 कनेक्शन idOil-LIQ
आकृती 7. idOil-LIQ सेन्सर कनेक्शन
1 काळा I/O2
2 काळा I/O9
लॅबकॉम 221 BAT डेटा ट्रान्सफर युनिट + idOil-LIQ सेन्सर संभाव्य स्फोटक वातावरणात स्थापित केले जाऊ नये.
5.5.2 कनेक्शन idOil-SLU
आकृती 8. idOil-SLU सेन्सर कनेक्शन
1 काळा I/O2
2 काळा I/O9
लॅबकॉम 221 BAT डेटा ट्रान्सफर युनिट + idOil-LIQ सेन्सर संभाव्य स्फोटक वातावरणात स्थापित केले जाऊ नये.
5.5.3 कनेक्शन idOil-OIL

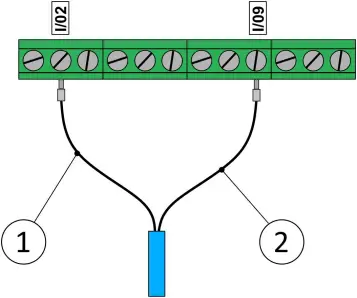

आकृती 9. idOil-OIL सेन्सर कनेक्शन
1 काळा I/O2
2 काळा I/O9
लॅबकॉम 221 BAT डेटा ट्रान्सफर युनिट + idOil-OIL सेन्सर संभाव्य स्फोटक वातावरणात स्थापित केले जाऊ नये.
5.5.4 कनेक्शन GA-SG1
आकृती 10. GA-SG1 सेन्सर कनेक्शन
1 काळा I/O2
2 काळा I/O9
5.5.5 कनेक्शन SGE25

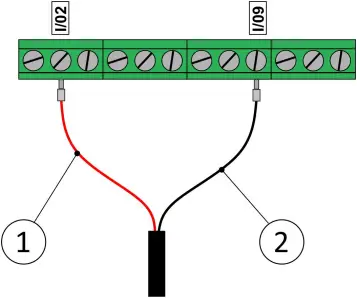

आकृती 11. SGE25 सेन्सर कनेक्शन
1 लाल I/O2
2 काळा I/O9
5.5.6 कनेक्शन 1-वायर तापमान सेन्सर

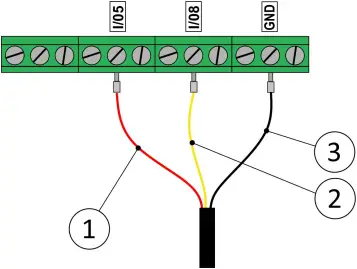

आकृती 12. 1-वायर तापमान सेन्सर कनेक्शन
1 लाल I/O5
2 पिवळा I/O8
3 काळा GND
5.5.7 कनेक्शन DMU-08 आणि L64

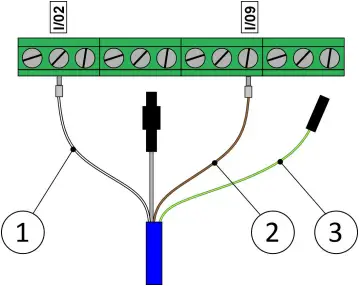

आकृती 13 .DMU-08 आणि L64 सेन्सर्स कनेक्शन
1 पांढरा I/O2
2 तपकिरी I/O9
3 पीई वायरचे इन्सुलेट करा
DMU-08 सेन्सर कनेक्ट करायचा असल्यास, DMU-1 सेन्सर वायरला डिव्हाइसशी जोडण्यासाठी केबल विस्तार (उदा. LCJ1-08) वापरला जावा आणि ज्यातून Labcom 221 च्या लाइन कनेक्टरशी एक वेगळी केबल जोडली जाईल. BAT (समाविष्ट नाही). प्रोटेक्टिव्ह अर्थ (पीई) वायरचा शेवट एकतर टॅप करून किंवा संकुचित-रॅपद्वारे इन्सुलेटेड केला जाईल आणि मोकळा सोडला जाईल.
5.5.8 कनेक्शन निव्युसोनिक CO 100 S
Nivusonic मापन सर्किट कनेक्शन
निव्यूसोनिक रिले टिप कनेक्शन (पोस. पल्स)
निव्युसॉनिक ऑप्टिकल टिप कनेक्शन (उदा. नाडी)
आकृती 14. Nivusonic CO 100 S कनेक्शन
5.5.9 कनेक्शन MiniSET/MaxiSET

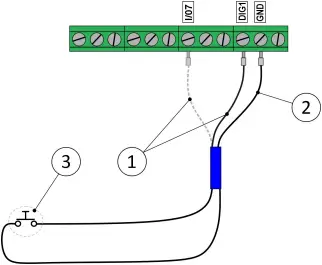

आकृती 15. उदाampकनेक्शन
1 काळा DIG1 किंवा I/O7
2 काळा GND
3 स्विच
सेन्सर केबल इन्स्ट्रुमेंटच्या ग्राउंड टर्मिनल (GDN) शी जोडलेली आहे. दुसरा सेन्सर लीड DIG1 किंवा I/07 कनेक्टरशी जोडला जाऊ शकतो. डीफॉल्टनुसार, सेन्सर वरच्या मर्यादा अलार्म म्हणून काम करतो. जर सेन्सर कमी मर्यादेचा अलार्म म्हणून काम करायचा असेल तर, सेन्सर फ्लोट स्विच काढून टाकणे आणि उलट करणे आवश्यक आहे.
6 बॅटरी
Labcom 221 BAT बॅटरीवर चालणारी आहे. डिव्हाइस दोन 3.6V लिथियम बॅटरी (D/R20) द्वारे समर्थित आहे, जे दहा वर्षांपेक्षा जास्त ऑपरेशन प्रदान करू शकते. बॅटरी सहज बदलण्यायोग्य आहेत.

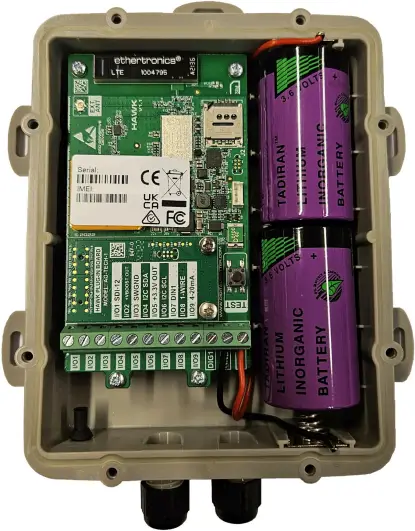

आकृती 16 लॅबकॉम 221 BAT बॅटरी
बॅटरी माहिती:
प्रकार: लिथियम
आकार: D/R20
खंडtage: 3.6V
रक्कम: दोन (2) पीसी
कमाल शक्ती: किमान 200mA
7 समस्यानिवारण FAQ
या विभागातील सूचना समस्येचे निराकरण करण्यात मदत करत नसल्यास, डिव्हाइस नंबर लिहा आणि मुख्यतः डिव्हाइसच्या विक्रेत्याशी किंवा वैकल्पिकरित्या ई-मेल पत्त्याशी संपर्क साधा. labkonet@labkotec.fi किंवा Labkotec Oy चे ग्राहक समर्थन +358 29 006 6066.
| समस्या | उपाय |
| डिव्हाइस LabkoNet सर्व्हरशी संपर्क साधत नाही = कनेक्शन अयशस्वी | डिव्हाइस कव्हर उघडा आणि सर्किट बोर्डच्या उजव्या बाजूला TEST बटण दाबा (जर डिव्हाइस उभ्या स्थितीत असेल तर) तीन (3) सेकंदांसाठी. हे डिव्हाइसला सर्व्हरशी संपर्क साधण्यास भाग पाडते. |
| डिव्हाइस सर्व्हरशी कनेक्ट केलेले आहे, परंतु मापन/जमा डेटा सर्व्हरवर अद्यतनित केला जात नाही. | सेन्सर/ट्रान्समीटर व्यवस्थित असल्याची खात्री करा. कनेक्शन आणि कंडक्टर टर्मिनल पट्टीशी घट्ट आहेत हे तपासा. |
| डिव्हाइस सर्व्हरशी कनेक्ट केलेले आहे, परंतु स्थिती डेटा अद्यतनित केलेला नाही. | डिव्‍हाइसचे इंस्‍टॉलेशन स्‍थान बदला जेणेकरून ते पोझिशनिंग सॅटेलाइटशी जोडले जाईल. |
8 तांत्रिक वैशिष्ट्ये Labcom 221 BAT
तांत्रिक वैशिष्ट्ये लॅबकॉम 221 बॅट
| परिमाण | 185 मिमी x 150 मिमी x 30 मिमी |
| संलग्न | आयपी 68 बाह्य अँटेना वापरताना IP 67 (पर्याय) IK08 (प्रभाव संरक्षण) |
| वजन | 310 ग्रॅम |
| लीड-थ्रू | केबल व्यास 2.5-6.0 मिमी |
| ऑपरेटिंग वातावरण | तापमान: -30ºC…+60ºC |
| पुरवठा खंडtage | अंतर्गत 2 pcs 3.6V लिथियम बॅटरी (D,R20)
बाह्य 6-28 VDC, तथापि 5 W वर |
| अँटेना (*) | जीएसएम अँटेना अंतर्गत/बाह्य
जीपीएस अँटेना अंतर्गत |
| डेटा ट्रान्सफर | LTE-M/NB-IoT एन्क्रिप्शन AES-256 आणि HTTPS |
| पोझिशनिंग | जीपीएस |
| मापन इनपुट (*) | 1 पीसी 4-20 एमए +/-10 µA 1 पीसी 0-30 वी +/- 1 एमव्ही |
| डिजिटल इनपुट (*) | 2 pcs 0-40 VDC, इनपुटसाठी अलार्म आणि काउंटर फंक्शन |
| आउटपुट स्विच करा (*) | 1 पीसी डिजिटल आउटपुट, कमाल 1 ए, 40 व्हीडीसी |
| इतर कनेक्शन (*) | SDI12, 1-वायर, i2c-बस आणि मॉडबस |
| मंजूरी: | |
| आरोग्य आणि सुरक्षितता | IEC 62368-1 EN 62368-1 EN 62311 |
| EMC | एन 301 489-1 एन 301 489-3 एन 301 489-19 एन 301 489-52 |
| रेडिओ स्पेक्ट्रम कार्यक्षमता | EN 301 511 एन 301 908-1 एन 301 908-13 EN 303 413 |
| RoHS | EN IEC 63000 |
| कलम 10(10) आणि 10(2) | कोणत्याही EU सदस्य राज्यामध्ये कोणतेही ऑपरेटिंग निर्बंध नाहीत. |
(*) डिव्हाइस कॉन्फिगरेशनवर अवलंबून असते
DOC002199-EN-1
