1. परिचय
This manual provides essential information for the safe and efficient operation of your KING KB ECO2S Garage Heater. The KB ECO2S series offers advanced heating solutions with an integrated electronic thermostat and remote control, designed for energy-efficient 2-stage heating. It features an Eco mode, fan-only operation, and timer functions, making it suitable for primary or supplemental heating in garages, workshops, and similar large spaces.
कृपया हे मॅन्युअल इंस्टॉलेशन आणि वापरण्यापूर्वी पूर्णपणे वाचा आणि भविष्यातील संदर्भासाठी ते जपून ठेवा.
Image 1: KING KB ECO2S Garage Heater, showing the main unit, remote control, and mounting bracket.
2. महत्वाची सुरक्षितता माहिती
WARNING: Risk of Fire, Electric Shock, or Injury to Persons.
- हे हीटर वापरण्यापूर्वी सर्व सूचना वाचा.
- हे हीटर वापरात असताना गरम असते. जळजळ टाळण्यासाठी, उघड्या त्वचेला गरम पृष्ठभागांना स्पर्श करू देऊ नका. फर्निचर, उशा, बेडिंग, कागदपत्रे, कपडे आणि पडदे यांसारखे ज्वलनशील पदार्थ हीटरच्या पुढील भागापासून कमीत कमी ३ फूट (०.९ मीटर) अंतरावर ठेवा आणि त्यांना बाजू आणि मागील भागापासून दूर ठेवा.
- कोणत्याही हीटरचा वापर लहान मुलांनी किंवा त्यांच्या जवळ केला असता आणि जेव्हा हीटर चालू ठेवला जातो आणि त्याकडे दुर्लक्ष केले जाते तेव्हा अत्यंत सावधगिरी बाळगणे आवश्यक आहे.
- खराब झालेल्या कॉर्ड किंवा प्लगने किंवा हीटर खराब झाल्यानंतर, कोणत्याही प्रकारे टाकून किंवा खराब झाल्यानंतर कोणतेही हीटर चालवू नका. हीटर टाकून द्या, किंवा तपासणी आणि/किंवा दुरुस्तीसाठी अधिकृत सेवा सुविधेकडे परत या.
- घराबाहेर वापरू नका.
- हे हीटर बाथरूम, लॉन्ड्रीचे क्षेत्र आणि समान घरातील ठिकाणी वापरण्यासाठी नाही. तो बाथटब किंवा पाण्याच्या कंटेनरमध्ये कोसळू शकेल हेटर कधीही शोधू नका.
- कार्पेटिंग अंतर्गत दोरखंड चालवू नका. थ्रो रग्ज, रनर्स किंवा तत्सम आवरणांनी कॉर्ड झाकून ठेवू नका. ट्रॅफिक क्षेत्रापासून दूर आणि जिथे ती ट्रिप होणार नाही अशा ठिकाणी कॉर्डची व्यवस्था करा.
- हीटर डिस्कनेक्ट करण्यासाठी, नियंत्रणे बंद करा, नंतर आउटलेटमधून प्लग काढा.
- कोणत्याही वेंटिलेशन किंवा एक्झॉस्ट ओपनिंगमध्ये परदेशी वस्तू घालू नका किंवा प्रवेश करू देऊ नका कारण यामुळे विजेचा शॉक किंवा आग होऊ शकते किंवा हीटर खराब होऊ शकते.
- संभाव्य आग टाळण्यासाठी, कोणत्याही प्रकारे हवेचे सेवन किंवा एक्झॉस्ट रोखू नका. बेड सारख्या मऊ पृष्ठभागावर वापरू नका, जेथे उघडणे अवरोधित होऊ शकते.
- हीटरमध्ये आत गरम आणि आर्किंग किंवा स्पार्किंग भाग असतात. ज्या ठिकाणी गॅसोलीन, पेंट किंवा ज्वलनशील बाष्प किंवा द्रव वापरले किंवा साठवले जातात अशा ठिकाणी त्याचा वापर करू नका.
- या मॅन्युअलमध्ये वर्णन केल्याप्रमाणेच हे हीटर वापरा. निर्मात्याने शिफारस न केलेल्या इतर कोणत्याही वापरामुळे आग, विद्युत शॉक किंवा व्यक्तींना इजा होऊ शकते.
- This heater must be hardwired by a qualified electrician. Do not attempt to install or service this unit yourself if you are not qualified.
3. पॅकेज सामग्री
स्थापनेला पुढे जाण्यापूर्वी सर्व घटक उपस्थित आहेत आणि त्यांना नुकसान झालेले नाही याची खात्री करा.
- KING KB ECO2S Garage Heater Unit
- Universal Wall/Ceiling Mounting Bracket
- रिमोट कंट्रोल
- सूचना पुस्तिका (हा दस्तऐवज)

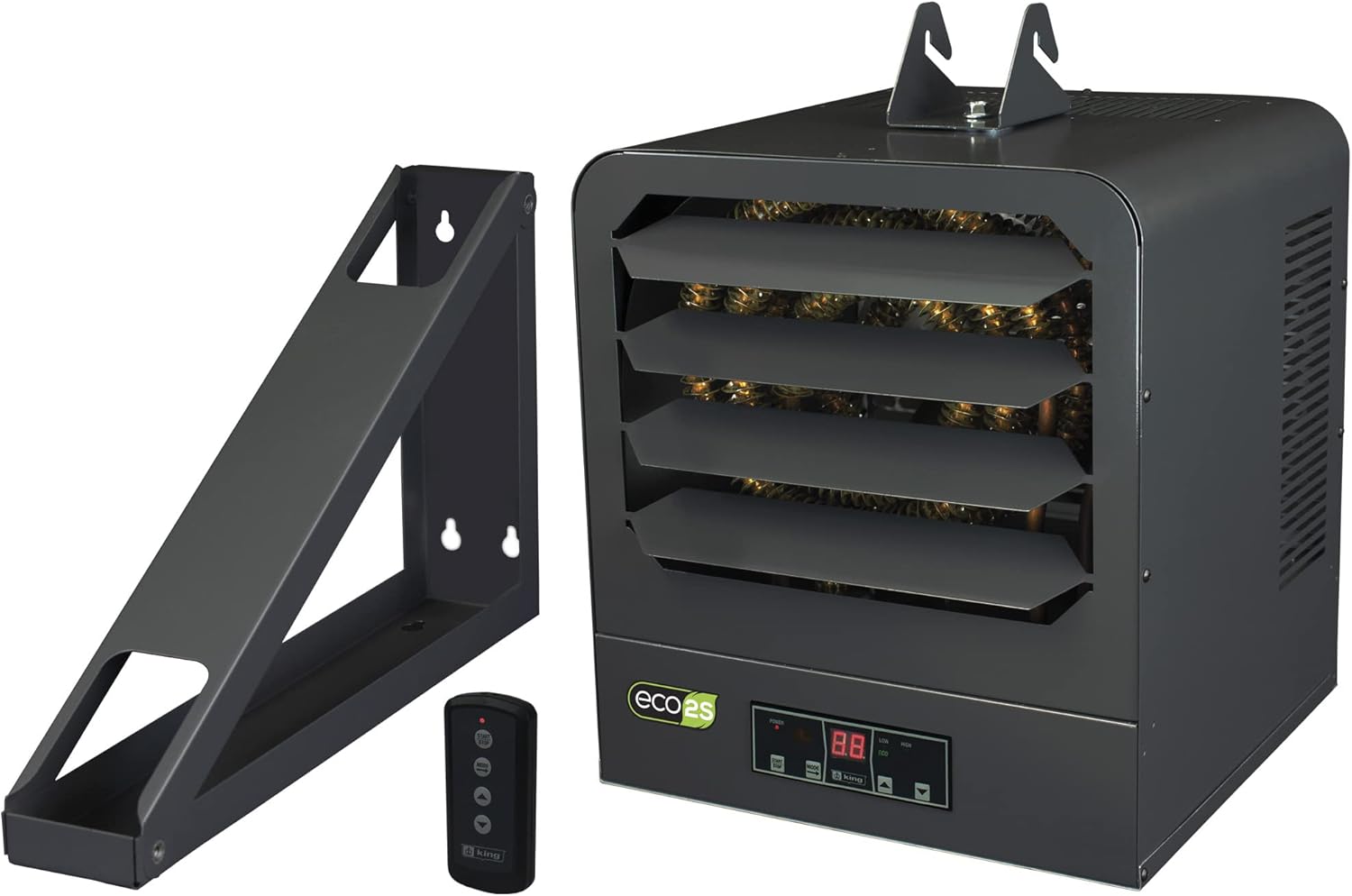

Image 2: The heater unit, mounting bracket, and remote control as included in the package.
4. स्थापना
IMPORTANT: This heater requires hardwiring to a 240V electrical supply. Installation must be performed by a qualified, licensed electrician in accordance with all local and national electrical codes.
५.१ हीटर बसवणे
The heater comes with a universal bracket for wall or ceiling mounting. Ensure the mounting surface is structurally sound and capable of supporting the heater's weight (approximately 37.5 lbs).
- Select a mounting location that allows for proper air circulation and is at least 3 feet (0.9 m) away from combustible materials.
- Securely attach the universal bracket to the chosen wall or ceiling studs/joists using appropriate hardware (not included).
- Mount the heater unit onto the bracket. The bracket allows for adjustable positioning to direct heat flow.
4.2 इलेक्ट्रिकल कनेक्शन
WARNING: Ensure power is disconnected at the main circuit breaker before attempting any electrical wiring.
- A dedicated 240V circuit with appropriate ampयुग (45 Amps for the 10000W model) is required.
- Access the internal wiring compartment of the heater. This typically involves removing a panel on the unit.
- Connect the supply wires to the heater's terminals as indicated in the wiring diagram located inside the heater's wiring compartment and in the full installation guide. Ensure proper grounding.
- Securely close the wiring compartment.
- एकदा स्थापना पूर्ण झाली की, सर्किट ब्रेकरवर वीज पूर्ववत करा.
प्रतिमा 3: मागील view of the heater, illustrating the fan and the typical location for electrical wiring access.
5. ऑपरेटिंग सूचना
The KB ECO2S heater can be operated using the integrated control panel or the included remote control.
5.1 नियंत्रण पॅनेल ओव्हरview
The front panel features a digital display and control buttons for power, mode selection, and temperature adjustment.
प्रतिमा २: तपशीलवार view of the heater's control panel with digital display and buttons.
5.2 रिमोट कंट्रोल फंक्शन्स
The remote control provides convenient access to all heater functions from a distance.
- पॉवर चालू/बंद: हीटर चालू किंवा बंद करण्यासाठी पॉवर बटण दाबा.
- तापमान समायोजन: Use the up/down arrows to set the desired temperature. The digital display will show the set temperature.
- मोड निवड: Cycle through available modes (Heat, Eco, Fan Only, Timer) using the mode button.
- इको मोड: Automatically adjusts wattage to maintain the set temperature efficiently.
- फक्त चाहता मोड: Operates the fan without engaging the heating elements, useful for air circulation.
- टाइमर कार्य: Set a timer for automatic shut-off. Refer to the full manual for detailed timer programming.
5.3 प्रारंभिक ऑपरेशन
Upon first use, the heater may emit a slight odor as manufacturing oils burn off. This is normal and will dissipate quickly.
Set the desired temperature. The heater will operate in 2-stage heating, using the lowest wattage necessary to reach and maintain the set temperature, optimizing energy consumption.

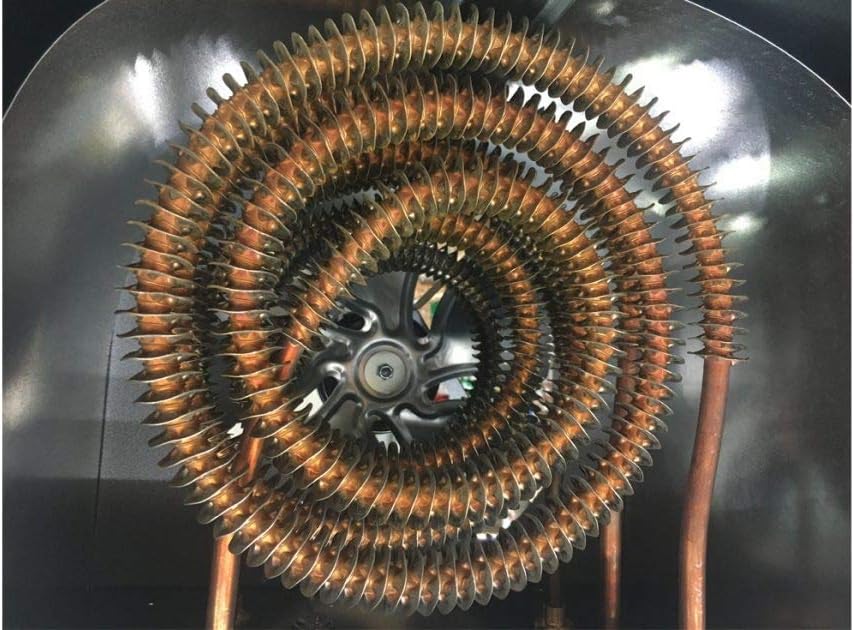

प्रतिमा १: View of the spiral steel heating elements and fan, designed for efficient heat distribution.
6. देखभाल
WARNING: Disconnect power at the main circuit breaker before performing any maintenance.
- स्वच्छता: हीटरचा बाह्य भाग वेळोवेळी मऊ, डamp कापड अपघर्षक क्लीनर किंवा सॉल्व्हेंट्स वापरू नका.
- हवेचे सेवन/एक्झॉस्ट: Ensure that the air intake and exhaust grilles are free from dust, debris, and obstructions. Use a vacuum cleaner with a brush attachment to gently clean these areas.
- अंतर्गत तपासणी: For internal cleaning or inspection, it is recommended to contact a qualified service technician.
- स्टोरेज: जर हीटर जास्त काळ साठवत असाल तर ते स्वच्छ आणि कोरडे असल्याची खात्री करा. थंड, कोरड्या जागी साठवा.
7. समस्या निवारण
ग्राहक समर्थनाशी संपर्क साधण्यापूर्वी, पुन्हाview खालील सामान्य समस्या आणि उपाय:
| समस्या | संभाव्य कारण | उपाय |
|---|---|---|
| हीटर चालू होत नाही. | No power supply; circuit breaker tripped; wiring issue. | Check circuit breaker. Ensure proper electrical connection (consult electrician if unsure). |
| हीटर पुरेशी उष्णता निर्माण करत नाही. | Incorrect temperature setting; room size exceeds heating capacity; poor insulation. | Increase set temperature. Verify heater wattage is appropriate for the space (refer to specifications). Improve room insulation. |
| Heater cycles on/off frequently (clicking sound). | Thermostat sensitivity; rapid temperature changes. | This can be normal operation as the thermostat maintains temperature. If excessive, ensure proper air circulation around the unit and that the thermostat is not exposed to drafts. If the issue persists, contact customer support. |
| रिमोट कंट्रोल काम करत नाही. | Dead batteries; obstruction; out of range. | Replace remote control batteries. Ensure no obstructions between remote and heater. Operate within recommended range. |
8. तपशील
| वैशिष्ट्य | तपशील |
|---|---|
| मॉडेल | KB2410-1-B2-ECO |
| ब्रँड | राजा |
| खंडtage | 240 व्होल्ट |
| Ampवय | 45 Amps |
| वाटtage | 10000 वॅट्स |
| हीटिंग कव्हरेज | Up to 900 sq ft (based on 8-ft ceiling height and FHA standard insulation values) |
| उत्पादनाचे परिमाण (D x W x H) | ८५.४" x ६२.२" x ३९" |
| आयटम वजन | 37.5 पाउंड |
| विशेष वैशिष्ट्ये | Remote Control, Electronic Thermostat, 2-Stage Heating, Eco Mode, Fan Only Mode, Timer |
| वेगांची संख्या | 2 |
| इंधन प्रकार | इलेक्ट्रिक |
| माउंटिंग प्रकार | Universal Wall/Ceiling Bracket (included) |
Image 6: Heating coverage chart for various wattage models, including the 10000W model covering up to 900 sq ft.
9. हमी आणि समर्थन
For warranty information, technical support, or service inquiries, please refer to the official KING Electric webसाइटवर जा किंवा त्यांच्या ग्राहक सेवेशी थेट संपर्क साधा. वॉरंटी दाव्यांसाठी खरेदीचा पुरावा म्हणून तुमची खरेदी पावती ठेवा.
Manufacturer: King Electric
Webसाइट: www.king-electric.com
