परिचय
This manual provides essential instructions for the safe and efficient operation, installation, and maintenance of your KING KBP1230 Multi-Wattage Compact Unit Heater. Please read all instructions carefully before installation and use. Retain this manual for future reference.
The KING KBP1230 is designed for heating spaces such as garages and workshops. It features a flow-through design for efficient air movement, a built-in thermostat for precise temperature control, and a fan delay function to dissipate residual heat from the elements.
महत्वाची सुरक्षितता माहिती
WARNING: Risk of Fire, Electric Shock, or Injury to Persons.
- हे हीटर स्थापित करण्यापूर्वी किंवा वापरण्यापूर्वी सर्व सूचना वाचा.
- हे हीटर वापरात असताना गरम असते. जळजळ टाळण्यासाठी, उघड्या त्वचेला गरम पृष्ठभागांना स्पर्श करू देऊ नका. फर्निचर, उशा, बेडिंग, कागदपत्रे, कपडे आणि पडदे यांसारखे ज्वलनशील पदार्थ हीटरच्या पुढील भागापासून कमीत कमी ३ फूट (०.९ मीटर) अंतरावर ठेवा आणि त्यांना बाजू आणि मागील भागापासून दूर ठेवा.
- कोणत्याही हीटरचा वापर लहान मुलांनी किंवा त्यांच्या जवळ केला असता आणि जेव्हा हीटर चालू ठेवला जातो आणि त्याकडे दुर्लक्ष केले जाते तेव्हा अत्यंत सावधगिरी बाळगणे आवश्यक आहे.
- खराब झालेले दोरखंड किंवा प्लगसह किंवा हीटरमधील गैरप्रकारांनंतर, सोडण्यात आले आहे किंवा कोणत्याही प्रकारे नुकसान झाले आहे, असे हीटर ऑपरेट करू नका. परीक्षा, इलेक्ट्रिकल किंवा मेकॅनिकल mentडजस्टमेंट, किंवा दुरुस्तीसाठी अधिकृत सेवा सुविधेवर हीटर परत करा.
- घराबाहेर वापरू नका.
- हे हीटर बाथरूम, लॉन्ड्रीचे क्षेत्र आणि समान घरातील ठिकाणी वापरण्यासाठी नाही. तो बाथटब किंवा पाण्याच्या कंटेनरमध्ये कोसळू शकेल हेटर कधीही शोधू नका.
- कार्पेटिंग अंतर्गत दोरखंड चालवू नका. थ्रो रग्ज, रनर्स किंवा तत्सम आवरणांनी कॉर्ड झाकून ठेवू नका. ट्रॅफिक क्षेत्रापासून दूर आणि जिथे ती ट्रिप होणार नाही अशा ठिकाणी कॉर्डची व्यवस्था करा.
- हीटर डिस्कनेक्ट करण्यासाठी, नियंत्रणे बंद करा, नंतर आउटलेटमधून प्लग काढा.
- कोणत्याही वेंटिलेशन किंवा एक्झॉस्ट ओपनिंगमध्ये परदेशी वस्तू घालू नका किंवा प्रवेश करू देऊ नका कारण यामुळे विजेचा शॉक किंवा आग होऊ शकते किंवा हीटर खराब होऊ शकते.
- संभाव्य आग टाळण्यासाठी, कोणत्याही प्रकारे हवेचे सेवन किंवा एक्झॉस्ट रोखू नका. बेड सारख्या मऊ पृष्ठभागावर वापरू नका, जेथे उघडणे अवरोधित होऊ शकते.
- हीटरमध्ये आत गरम आणि आर्किंग किंवा स्पार्किंग भाग असतात. ज्या ठिकाणी गॅसोलीन, पेंट किंवा ज्वलनशील बाष्प किंवा द्रव वापरले किंवा साठवले जातात अशा ठिकाणी त्याचा वापर करू नका.
- या मॅन्युअलमध्ये वर्णन केल्याप्रमाणेच हे हीटर वापरा. निर्मात्याने शिफारस न केलेल्या इतर कोणत्याही वापरामुळे आग, विद्युत शॉक किंवा व्यक्तींना इजा होऊ शकते.
- हीटर नेहमी थेट वॉल आउटलेट/रेसेप्टॅकलमध्ये प्लग करा. एक्स्टेंशन कॉर्ड किंवा पुनर्स्थित करण्यायोग्य पॉवर टॅप (आउटलेट/पॉवर स्ट्रिप) सह कधीही वापरू नका.
सेटअप आणि स्थापना
The KING KBP1230 heater is designed for either portable use or permanent mounting. Ensure the installation location complies with all local electrical codes and safety regulations.
अनपॅक करत आहे
Carefully remove the heater from its packaging. Inspect for any damage that may have occurred during shipping. Retain packaging for future transport or storage.
माउंटिंग पर्याय
The unit includes a universal wall/ceiling bracket. For permanent installation, secure the bracket to a sturdy structural component. Ensure adequate clearance around the heater for proper airflow and safety.

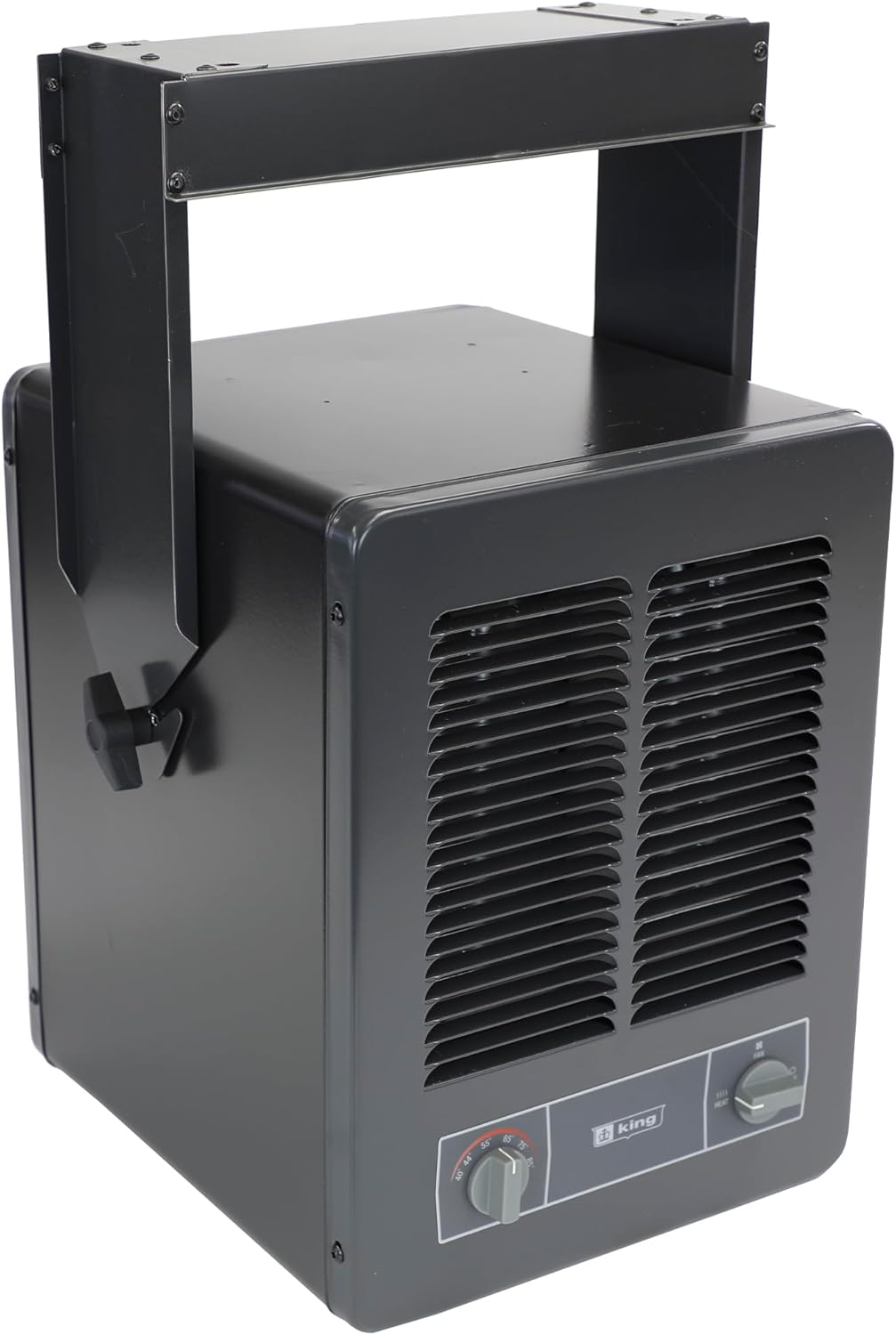

Image: KING KBP1230 Unit Heater with Mounting Bracket
This image shows the KING KBP1230 unit heater from a front-side angle, highlighting its compact design and the integrated mounting bracket for wall or ceiling installation. The control panel is visible on the front.
इलेक्ट्रिकल कनेक्शन
This model operates at 2850W / 120V / 1 Ph. Ensure the electrical supply matches the heater's requirements. Installation should be performed by a qualified electrician if permanent wiring is required. For portable use, ensure the outlet is properly grounded and rated for the heater's wattage.
प्रतिमा: मागचा भाग View of KING KBP1230 Unit Heater
This image displays the rear of the KING KBP1230 unit heater, showing the air intake grille and the panel where electrical connections are made. This area is crucial for proper wiring and airflow.
वाटtage Adjustment (Pic-A-Watt Feature)
The KBP1230 features multiple wattage options to tailor to a room's specific heating requirements. This adjustment is typically made during installation by a qualified professional by modifying internal wiring or element connections. Refer to the detailed wiring diagram provided with the product for specific instructions on adjusting wattage.
Video: Pic-A-Watt Heaters Adjust To Your Room's Heating Needs
This video demonstrates the concept of Pic-A-Watt heaters, which allow for wattage adjustment to suit different room sizes and heating needs. It highlights the flexibility of KING heaters in adapting to various environments.
ऑपरेटिंग सूचना
नियंत्रण पॅनेल संपलेview
The KBP1230 features a user-friendly control panel on the front of the unit.
प्रतिमा: समोर View of KING KBP1230 Control Panel
ही प्रतिमा स्पष्टपणे दर्शवते view of the front of the KING KBP1230 unit heater, focusing on the control panel. The panel includes a thermostat dial for temperature setting and a selector switch for fan, heat, and off functions.
थर्मोस्टॅट सेट करत आहे
The built-in thermostat allows for precise temperature control. Rotate the thermostat dial to your desired temperature setting. The heater will cycle on and off to maintain the set temperature.
फंक्शन सिलेक्टर स्विच
The 3-position switch offers the following modes:
- बंद: Turns the heater completely off.
- चाहता: Operates the fan only, circulating air without heat.
- उष्णता: Activates both the heating element and the fan. The thermostat will regulate the heat output.
The fan delay feature ensures the fan continues to run for a short period after the heating element turns off, dissipating residual heat and extending element life.
देखभाल
नियमित देखभालीमुळे तुमच्या हीटरची कार्यक्षमता आणि दीर्घायुष्य सुनिश्चित होते. कोणतीही देखभाल करण्यापूर्वी नेहमी वीजपुरवठा खंडित करा.
साफसफाई
- हीटरचा बाह्य भाग वेळोवेळी मऊ, डamp कापड अपघर्षक क्लीनर किंवा सॉल्व्हेंट्स वापरू नका.
- Ensure air intake and exhaust grilles are free from dust and debris. Use a vacuum cleaner with a brush attachment to gently clean these areas.
तपासणी
- Regularly inspect the power cord (if portable) for any signs of damage, fraying, or overheating.
- Check mounting hardware for tightness and stability.
प्रतिमा: बाजू View of KING KBP1230 Unit Heater
ही प्रतिमा एका साईड प्रोला दाखवतेfile of the KING KBP1230 unit heater, providing a view of its depth and the side ventilation grilles. This perspective helps in understanding the unit's physical footprint and airflow design.
समस्यानिवारण
ग्राहक समर्थनाशी संपर्क साधण्यापूर्वी, पुन्हाview खालील सामान्य समस्या आणि उपाय:
| समस्या | संभाव्य कारण | उपाय |
|---|---|---|
| हीटर चालू होत नाही. | No power supply; Thermostat set too low; Overheat protection activated. | Check power connection and circuit breaker. Increase thermostat setting. Allow unit to cool down and reset. |
| हीटर पुरेशी उष्णता निर्माण करत नाही. | अयोग्य वाटtage setting; Room size too large for heater capacity; Blocked air vents. | वाट सत्यापित कराtage setting (consult electrician if needed). Ensure heater is appropriately sized for the space. Clean air intake and exhaust grilles. |
| Fan runs but no heat. | Heater is in "FAN" mode; Heating element malfunction. | Ensure selector switch is set to "HEAT". If issue persists, contact customer support. |
| Unusual noises or odors. | Dust accumulation; Loose components; Electrical issue. | Disconnect power and clean unit. If noises or odors persist, discontinue use and contact customer support. |
तपशील
- मॉडेल: KBP1230
- ब्रँड: राजा
- वाटtage: 2850W (Multi-Wattage Capable)
- खंडtage: 120V
- टप्पा: 1 पीएच
- Amperage: 23.8 Amps
- रंग: Onyx Gray
- परिमाणे: ४.१३ x ४.१३ x ९ इंच (उत्पादन)
- आयटम वजन: अंदाजे 0.01 औंस (Note: This weight appears to be an error in source data, actual weight will be significantly higher for a unit heater)
- विशेष वैशिष्ट्ये: Portable & Mountable, Built-in Thermostat, Fan Delay, Patented Smart Limit Protection
- शिफारस केलेले उपयोग: गॅरेज, घर
- UPC: 093319151914
Image: KING KBP Series Coverage Chart
This chart illustrates the heating coverage capabilities of different KING KBP series heaters, including the KBP1230. It provides guidance on the square footage each model can effectively heat, based on wattage and typical insulation values.
हमी माहिती
The KING KBP1230 Multi-Wattage Compact Unit Heater comes with a १ वर्षाची मर्यादित वॉरंटी on the Original Pic-A-Watt Element and a 1 वर्षांची वॉरंटी on other components. Please refer to the warranty card included with your product for full terms and conditions. Keep your purchase receipt as proof of purchase.
ग्राहक समर्थन
For technical assistance, troubleshooting beyond this manual, or warranty claims, please contact KING customer support. Visit the official KING webसर्वात अद्ययावत संपर्क माहितीसाठी साइट.
निर्माता: किंग इलेक्ट्रिक
Webसाइट: www.king-electric.com
