1. परिचय
This manual provides essential information for the safe and efficient operation of your new Whirlpool 7.5 Kg 5 Star Turbo Dry Semi-Automatic Top Loading Washing Machine. Please read these instructions carefully before using the appliance and retain them for future reference.
प्रतिमा 1.1: समोर view of the Whirlpool ACE 7.5 TRB DRY MAX Semi-Automatic Washing Machine.
2. सुरक्षितता सूचना
आग, विजेचा धक्का आणि व्यक्तींना दुखापत होण्याचा धोका कमी करण्यासाठी विद्युत उपकरणे वापरताना नेहमीच मूलभूत सुरक्षा खबरदारी पाळा.
- वॉशिंग मशीन योग्यरित्या ग्राउंड केलेल्या इलेक्ट्रिकल आउटलेटशी जोडलेले आहे याची खात्री करा.
- खराब झालेल्या पॉवर कॉर्ड किंवा प्लगने मशीन चालवू नका.
- ऑपरेशन दरम्यान मुलांना आणि पाळीव प्राण्यांना उपकरणापासून दूर ठेवा.
- ज्वलनशील पदार्थांनी मळलेल्या वस्तू धुवू नका.
- Never reach into the machine while it is operating.
- साफसफाई करण्यापूर्वी किंवा कोणतीही देखभाल करण्यापूर्वी उपकरण अनप्लग करा.
- हवामान किंवा अतिशीत तापमानाच्या संपर्कात येईल अशा ठिकाणी उपकरण स्थापित किंवा साठवू नका.
3. सेटअप
3.1 अनपॅक करणे
Carefully remove all packaging materials. Check that all included components are present: washing machine, spin cap, detergent box, and drain hose.
3.2 प्लेसमेंट
Place the washing machine on a firm, level surface. Ensure there is adequate space around the machine for ventilation and operation. The dimensions of the appliance are approximately 50.7 cm (Depth) x 89 cm (Width) x 95.6 cm (Height). The machine features easy mobility with integrated wheels for convenient relocation.
प्रतिमा ४.२: बाजू view illustrating the dimensions of the washing machine.
Image 3.2: Illustration of the washing machine's easy mobility feature.
3.3 पाणी कनेक्शन
पाण्याच्या इनलेट नळीला थंड पाण्याच्या नळाशी जोडा. गळती रोखण्यासाठी कनेक्शन घट्ट असल्याची खात्री करा.
3.4 निचरा
Position the drain hose to allow for proper water discharge. Ensure the hose is not kinked or blocked.

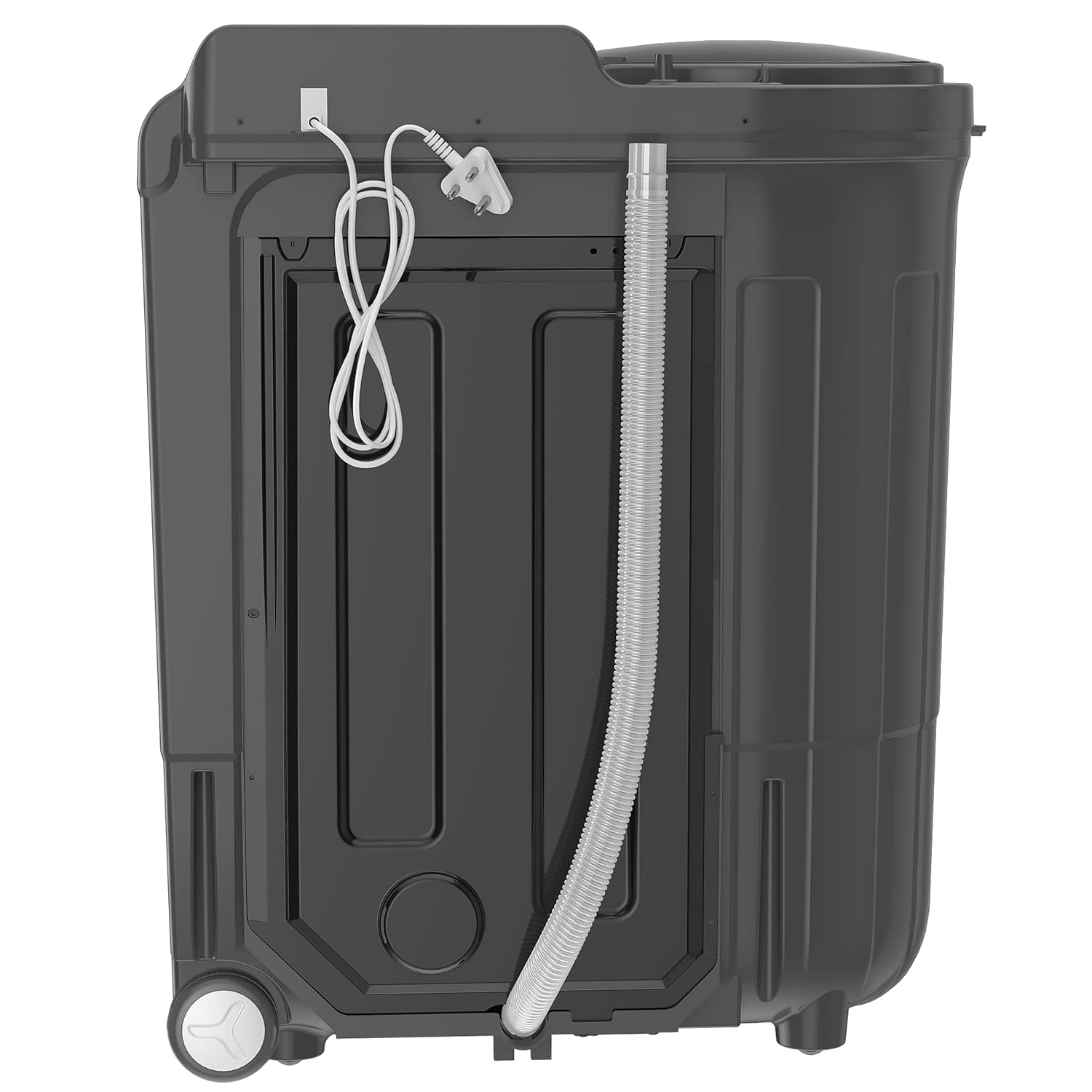

प्रतिमा 3.3: मागील view showing the power cord and drain hose connections.
3.5 वीज जोडणी
Plug the power cord into a 230 Volt, 50 Hz, AC electrical outlet. Ensure the outlet is properly grounded.
4. ऑपरेटिंग सूचना
४.१ लाँड्री लोड करणे
Open the wash tub lid and load clothes loosely. Do not overload the machine; the maximum capacity is 7.5 kg. For optimal washing, ensure clothes can move freely.
प्रतिमा ३: वरती view of the washing machine with wash and spin tubs open.
4.2 डिटर्जंट जोडणे
Add the recommended amount of detergent to the detergent box. For best results, refer to your detergent's instructions.
4.3 Selecting Wash Program
Turn the 'Fabric Type' dial to select one of the 5 available wash programs: नाजूक, सामान्य, किंवा भारी. The machine also features a Hard Water Wash option, which adapts programs for effective cleaning in hard water conditions.
Image 4.2: Close-up of the control panel with various dials and push buttons.
Image 4.3: Detail of the wash programs dial, showing Delicate, Normal, and Heavy settings.
Image 4.4: Visual representation of the Hard Water Wash feature.
4.4 Wash Cycle
Fill the wash tub with water to the desired level. Set the wash timer according to the fabric type and soil level. The machine's Smart Scrub Station assists in pre-treating tough stains.
Image 4.5: The Smart Scrub Station for pre-treating clothes.
4.5 फिरकी सायकल
After the wash cycle, transfer clothes to the spin tub. Place the spin cap over the laundry. Close the spin tub lid and set the spin timer. The machine features a 1400 RPM motor for faster drying and Turbo Dry technology for efficient water removal.
Image 4.6: The Turbo Dry dial for selecting spin duration.
5. देखभाल
नियमित देखभालीमुळे तुमच्या वॉशिंग मशीनचे दीर्घायुष्य आणि इष्टतम कामगिरी सुनिश्चित होते.
५.१ लिंट फिल्टर साफ करणे
The machine is equipped with a lint filter to collect lint and debris during washing. Regularly remove and clean the lint filter to maintain washing efficiency.
Image 5.1: Location and appearance of the lint filter.
5.2 Cleaning the Wash Tub
After each use, wipe down the interior of the wash tub to prevent detergent residue buildup. Periodically, run an empty wash cycle with a tub cleaner to remove any accumulated grime.
5.3 बाह्य स्वच्छता
मशीनच्या बाहेरील भाग मऊ सह पुसून टाका, डीamp cloth. Avoid using abrasive cleaners. The machine features a rust-proof plastic body for durability.
Image 5.2: Illustration highlighting the rust-proof body feature.
6. समस्या निवारण
ग्राहक सेवेशी संपर्क साधण्यापूर्वी, सामान्य समस्या आणि त्यांचे निराकरण यासाठी खालील तक्ता पहा.
| समस्या | संभाव्य कारण | उपाय |
|---|---|---|
| मशीन सुरू होत नाही | पॉवर कॉर्ड अनप्लग केला; पॉवर ओयूtage; झाकण व्यवस्थित बंद केलेले नाही. | Check power connection; check household fuse/breaker; ensure lids are securely closed. |
| पाणी भरत नाही | Water tap closed; water inlet hose kinked; water supply issue. | पाण्याचा नळ उघडा; नळी सरळ करा; घरातील पाणीपुरवठा तपासा. |
| पाण्याचा निचरा होत नाही | Drain hose kinked or blocked; lint filter clogged. | Straighten/clear drain hose; clean lint filter. |
| जास्त कंप/आवाज | Machine not level; uneven load; foreign objects in tub. | Adjust leveling feet; redistribute laundry evenly; check for and remove foreign objects. |
7. तपशील
- मॉडेलचे नाव: ACE 7.5 TRB DRY MAX
- क्षमता: 7.5 किलोग्रॅम
- उर्जा रेटिंग: ५ स्टार (कार्यक्षमतेच्या बाबतीत सर्वोत्तम)
- ऑपरेशन मोड: अर्ध-स्वयंचलित
- प्रवेश स्थान: शीर्ष भार
- वॉश प्रोग्राम: 5 (Delicate, Normal, Heavy)
- Max Rotational Speed: 1400 RPM
- विशेष वैशिष्ट्ये: Hard Water Wash, Smart Scrub Station, Lint Filter, Large Wash Tub (66L), Easy Mobility, Water & Shock Proof Panel, Rust Proof Body
- उत्पादनाचे परिमाण (D x W x H): ६०D x ५३.५W x ८५H सेंटीमीटर
- आयटम वजन: 25000 ग्रॅम
- साहित्य प्रकार: Plastic (Body and Drum)
- खंडtage: 230 व्होल्ट
- समाविष्ट घटक: Washing machine, spin cap, detergent box, drain hose
Image 7.1: Highlights of 5 Star Energy Rating, Superior Drying, and In-Build Collar Scrubber.
8. हमी आणि समर्थन
8.1 हमी माहिती
तुमच्या व्हर्लपूल वॉशिंग मशीनमध्ये एक आहे 4 years comprehensive warranty आणि अ 10 years warranty on the wash motor, spin motor, and prime mover.
Image 8.1: Visual representation of the warranty coverage.
8.2 ग्राहक समर्थन
कोणत्याही प्रश्नांसाठी, सेवा विनंत्या किंवा तांत्रिक सहाय्यासाठी, कृपया व्हर्लपूल ग्राहक समर्थनाशी संपर्क साधा:
- निर्माता: Whirlpool of India Limited, Village Thirubhavnai, Puducherry - 605107, India
- आयातदार संपर्क: व्हर्लपूल ऑफ इंडिया लिमिटेड. प्लॉट क्रमांक ए-४, एमआयडीसी रांजणगाव, तालुका शिरूर, जिल्हा: पुणे, महाराष्ट्र ४१२२२०, भारत
- ईमेल: helpdeskindia@whirlpool.com
- टोल फ्री: 1800 208 1800
